A utilização de revestimentos a base de cromo eletrolítico traz prejuízos ao meio ambiente, uma vez que durante o processo são liberados íons de cromo extremamente tóxicos à natureza e ao homem. Outras tecnologias vêm sendo estudadas como alternativas ao processo tradicional de cromagem.
A aspersão térmica por oxi-combustível de alta velocidade (HVOF) é a técnica que tem apresentado os melhores resultados sob as óticas de qualidade de revestimento, porosidade, resistência ao desgaste, propriedades mecânicas e adesivas.
Neste trabalho foi realizado um estudo comparativo entre o cromo duro eletrodepositado e revestimentos aspergidos (WC-Co-Cr e o Inox 316L) pela técnica de HVOF em uma condição em que a superfície do substrato (aço SAE 4140) foi retificada. As propriedades de superfície foram verificadas em função da adesão, dureza e microestrutura, enquanto que o comportamento tribológico foi obtido por meio de ensaios de desgaste por deslizamento pino sobre disco, com avaliação da resistência ao desgaste, coeficiente de atrito e mecanismos de desgaste.
Verificou-se a não adesão ao substrato do revestimento de Inox 316L para as condições estudadas. Quanto a dureza o carbeto de tungstênio apresentou maior valor (1750 HV0,1), bastante superior ao cromo (1050 HV0,1). Resultado atribuído a baixa porosidade e a elevada dureza das fases WC e W2C contidas no revestimento aspergido.

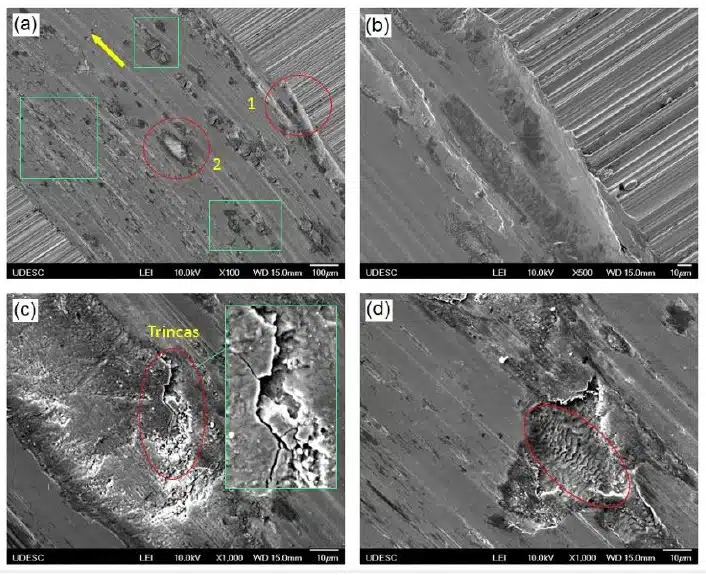

O revestimento de WC-Co-Cr teve um melhor desempenho quanto a resistência ao desgaste, possivelmente, em função da formação de um tribofilme resistente ao desgaste e a elevada dureza da camada. Para o cromo, a delaminação de um tribofilme de natureza frágil somada a uma microestrutura com elevada densidade de trincas foram fatores que puderam explicar seu desgaste mais acentuado.
Autor: Matheus Machado de Souza – Dissertação Mestrado – UDESC – SC.
